NXP i.MX8 개발보드

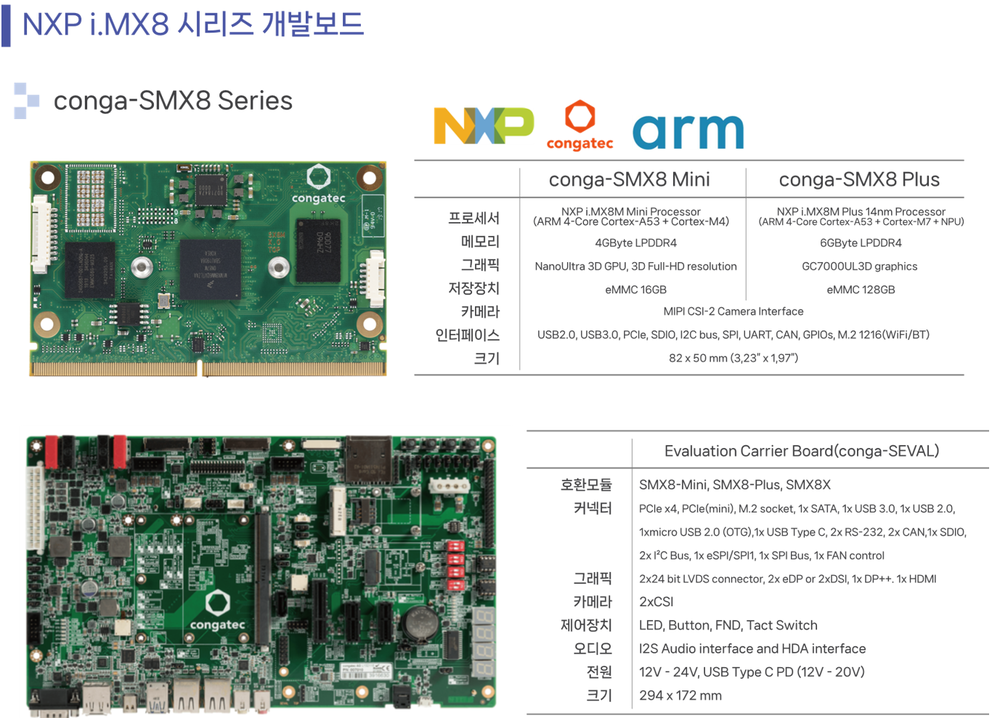

Conga-SMX8 DK
Evaluation Carrier Board compatible with SMARC modules
NXP의 i.MX8 시리즈는 다양한 응용 분야에서 사용되는 강력한 애플리케이션 프로세서로, 고성능 처리, 멀티미디어 기능, 저전력 운영, 안전한 보안 기능 등을 제공합니다
- 프로세서 : NXP i.MX8M (ARM 4-Core Cortex-A53+Cortex M7+NPU)
- 메모리 : 4GByte LPDDR4
- 저장장치 : eMMC16GB, Micro SD(8GB)
- 디스플레이 : 7” TFT Touch LCD, RGB/LVDS/HDMI
- 통신장치 : Wi-Fi, Bluetooth, RS232/485, CAN, UART
- 운영체제 : Linux, Android
- I/O보드 : CortexM4, ESP32, ST-Link, IMU Sensor
NXP의 i.MX8 시리즈는 다양한 응용 분야에서 사용되는 강력한 애플리케이션 프로세서로, 고성능 처리, 멀티미디어 기능, 저전력 운영, 안전한 보안 기능 등을 제공합니다
- 프로세서 : NXP i.MX8M (ARM 4-Core Cortex-A53+Cortex M7+NPU)
- 메모리 : 4GByte LPDDR4
- 저장장치 : eMMC16GB, Micro SD(8GB)
- 디스플레이 : 7” TFT Touch LCD, RGB/LVDS/HDMI
- 통신장치 : Wi-Fi, Bluetooth, RS232/485, CAN, UART
- 운영체제 : Linux, Android
- I/O보드 : CortexM4, ESP32, ST-Link, IMU Sensor
I/O
- 1x PCIe x4 | 1x miniPCIe | 1x PCIe x1 | 1x M.2 socket Key E
- 1x SATA
- 1x USB 3.0 | 1x USB 2.0 | 1x micro USB 2.0 (OTG) | 1x USB Type C with PD and DP1 via Alternate Mode
- 2x RS-232 (1x internal RX/TX on pinheader, 1x RX/TX w/ handshake on DSUB9)
- 2x CAN
- GPIO
- 1x SDIO interface
- 2x I²C Bus
- 1x eSPI/SPI1 on header
- 1x SPI Bus
- 1x FAN control
- 1x Disk Drive Power Output
Ethernet
2x Gigabit Ethernet
Internal Graphic Interface
2x24 bit LVDS connector shared with 2x eDP or 2xDSI
External Graphic Interfaces
- 1x DP++
- 1x HDMI
Camera Interface2x CSI2
Audio
I2S Audio interface and HDA interfaceButtons and LED’sPower button | Reset button | Sleep button | LID button | various indication LEDsFeature Connector1x Standard congatec Feature ConnectorPostcode4x 7-Segment Postcode LEDs connected to GP_I2C busTemperatureOperating: -40 .. +85°C | Storage: -20 .. +80°CPower InputATX Power Supply | 12V - 24V Wide Range Carrier Board Supply | 3.0V - 5.25V Wide Range Module Supply | USB Type C PD (12V - 20V)HumidityOperating: 10 - 90% r. H. non cond. | Storage: 5 - 95% r. H. non cond.Size294 x 172 mm
