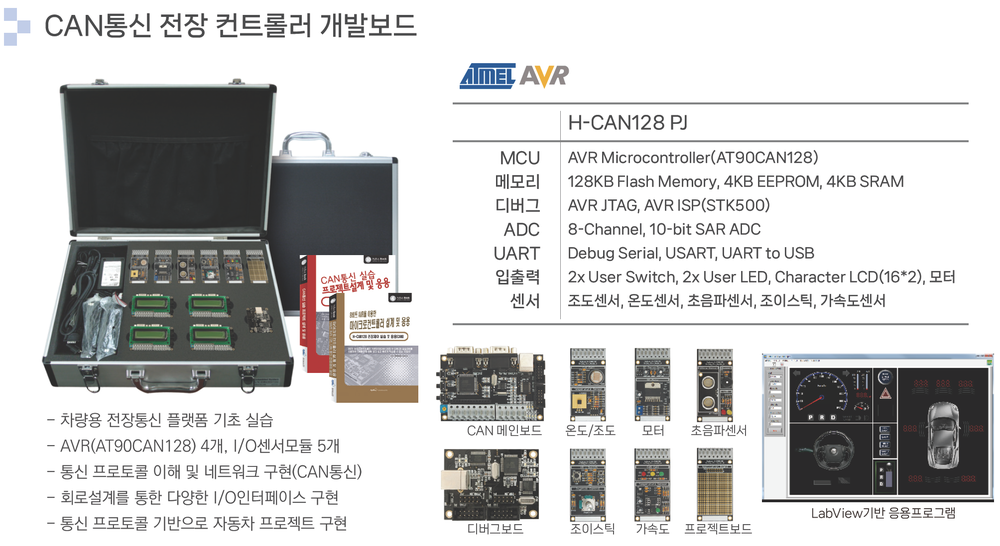

8bit(CAN) 전장 프로세서 개발보드
H-CAN128 PJ
8bit CAN 전장 프로세서 개발 키트
- 차량용 전장통신 플랫폼 기초 실습
- AVR(AT90CAN128) 4개, I/O센서모듈 5개
- 통신 프로토콜 이해 및 네트워크 구현(CAN통신)
- 회로설계를 통한 다양한 I/O인터페이스 구현
- 통신 프로토콜 기반으로 자동차 프로젝트 구현
- 차량용 전장통신 플랫폼 기초 실습
- AVR(AT90CAN128) 4개, I/O센서모듈 5개
- 통신 프로토콜 이해 및 네트워크 구현(CAN통신)
- 회로설계를 통한 다양한 I/O인터페이스 구현
- 통신 프로토콜 기반으로 자동차 프로젝트 구현
Specification
CAN Module(MCU)
- Processor : AVR® 8-bit Microcontroller(16 MIPS), AT90CAN128
- Flash : 128K Bytes of In-System Reprogrammable Flash
- ROM : 4k Bytes EEPROM
- RAM : 4k Bytes Internal SRAM
- JTAG : JTAG Interface
- ADC : 8-Channel 10-bit SAR ADC
- Timer : 8-bit Synchronous Timer/Counter-0/2, Dual 16-bit Synchronous Timer/Counters-1 & 3
- Comparator : On-chip Analog Comparator
- UART : Dual Programmable Serial USART
- UART1(USB) : UART to USB(FT232RL)
- LCD : Character LCD(16x2)
- User Switch : 2 State User Switch
- User LED : 2 State User Led
- CAN : CAN Controller 2.0A & 2.0B, 1Mbits/s Maximum Transfer Rate at 8 MHz
- Debug : JTAG/ISP Module
I/O Interface Module
- 조도 및 온도 : CDS, Temperature Sensor
- 모터 : Step Motor / RC Servo Motor
- 초음파 : Ultra Sonic Sensor
- 조이스틱 : RKJXK122000D
- 3축 가속도 : LIS3LV02DQ
- 확장 인터페이스 : 2.54mm header socket
