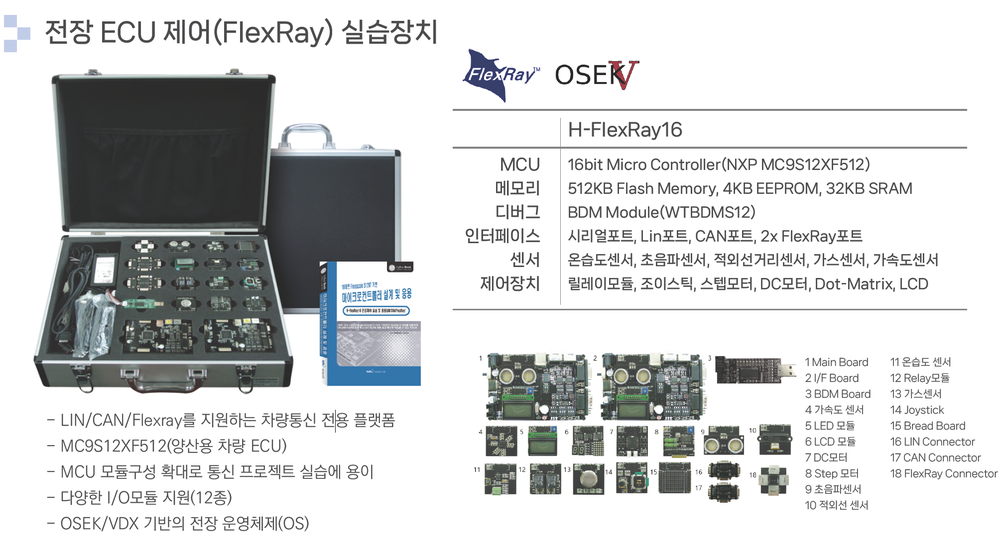

FlexRay 전장 프로세서 개발보드
H-FlexRay16
FlexRay 16bit 전장 프로세서 개발 키트
- LIN/CAN/Flexray를 지원하는 차량통신 전용 플랫폼
- MC9S12XF512(양산용 차량 ECU)
- MCU 모듈구성 확대로 통신 프로젝트 실습에 용이
- 다양한 I/O모듈 지원(12종)
- OSEK/VDX 기반의 전장 운영체제(OS)
- LIN/CAN/Flexray를 지원하는 차량통신 전용 플랫폼
- MC9S12XF512(양산용 차량 ECU)
- MCU 모듈구성 확대로 통신 프로젝트 실습에 용이
- 다양한 I/O모듈 지원(12종)
- OSEK/VDX 기반의 전장 운영체제(OS)
Specification
FlexRay16 Main Module(MCU) x 2ea
- Processor : Freescale 16bit Micro Controller : MC9S12XF512
- Memory : 512Kb Flash, 4Kb EEPROM, 32Kb RAM
- Interface : 2x FlexRay Port, 1x CAN Port, 1x LIN Port, 1x Serial Port
- Connector : Board to Board 40Pin 0.8pitch
- Sensor : Temperature IC, CDS Sensor
- Power : DC Round Jack (12V)
- IC : 2x FlexRay Transceiver(TJA1080), 1x CAN Transceiver (TJA1050) *1, 1x LIN Transceiver(MC33661) * 1
BDM Board : WTBDMS12
Sensor Module
- 3축가속도 센서 모듈
- LCD 모듈
- Dot Matrix 모듈
- DC Motor 모듈
- Step Motor 모듈
- 초음파센서 모듈
- 적외선 거리센서
- 온습도센서
- Relay
- 가스센서
- 조이스틱
- 확장인터페이스
Bridge Board
- CAN Bridge board
- LIN Bridge board
- FlexRay Bridge board
Software
- Non OS 기반 Firmware 응용개발 소스 제공
- OSEK/VDX 기반 OS 포팅 가능(H-OSEK-ECO-OS) * option
- OSEK/VDX 기반 통합개발환경 포팅 가능(H-OSEK-ECO-IDE) * option
