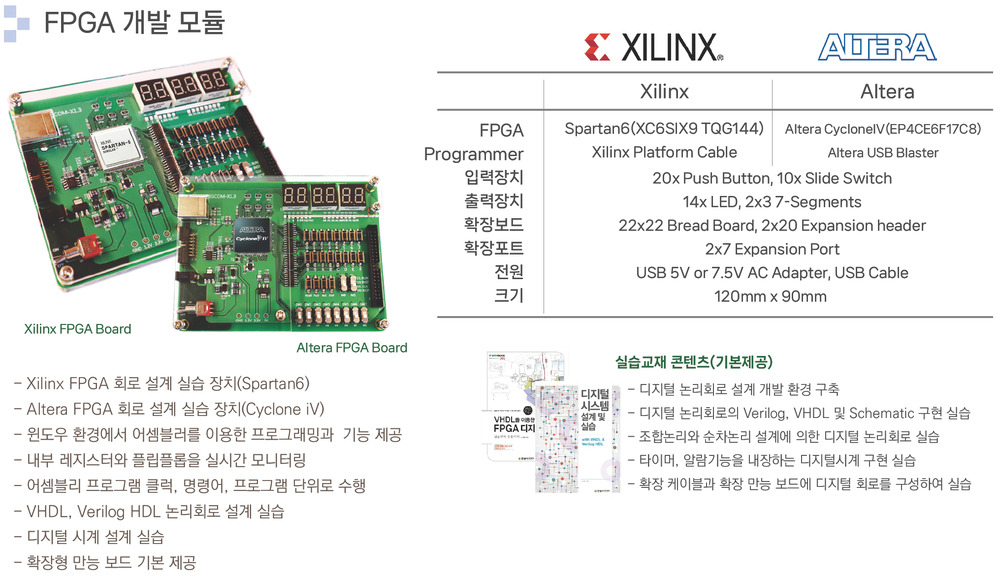

FPGA 디지털 논리회로 실습장치
DigiCom
FPGVA 디지털 논리회로실습을 위한 실습장치로서 ALTERA FPGA와 XILINX FPGA 제품으로 구성되며 단계별 HDL언어 실습을 위한 교육 및 개발자료 제공
- Xilinx FPGA 회로 설계 실습 장치(Spartan6)
- Altera FPGA 회로 설계 실습 장치(Cyclone iV)
- 윈도우 환경에서 기본 컴퓨터 어셈블러를 이용한 프로그래밍과 어셈블 기능 제공
- 내부 레지스터와 플립플롭을 실시간 모니터링
- 어셈블리 프로그램 클럭단위, 명령어 단위 및 프로그램 단위로 수행
- VHDL, Verilog HDL 논리회로 설계 실습
- 디지털 시계 설계 실습
- 확장형 만능 보드 기본 제공
- Xilinx FPGA 회로 설계 실습 장치(Spartan6)
- Altera FPGA 회로 설계 실습 장치(Cyclone iV)
- 윈도우 환경에서 기본 컴퓨터 어셈블러를 이용한 프로그래밍과 어셈블 기능 제공
- 내부 레지스터와 플립플롭을 실시간 모니터링
- 어셈블리 프로그램 클럭단위, 명령어 단위 및 프로그램 단위로 수행
- VHDL, Verilog HDL 논리회로 설계 실습
- 디지털 시계 설계 실습
- 확장형 만능 보드 기본 제공
Specification
Xilinx Board (DigiCom-X)
- FPGA : Spartan6(XC6SlX9 TQG144)
- Programmer : Xilinx Platform Cable
- Input Device : 20x Push Button, 10x Slide Switch
- Ouput Device : 14 x LED, 2x3 FND 7-segments
- Expansion Board : 22x22 Bread Board, I/O 0~31, 2x20pin Expansion Header
- Expansion Port : Expansion Port 2X7
- Power : USB 5V or 7.5V AC Adapter, USB Cable
- Size : 120mm x 90mm
Altera(Intel) Board (DigiCom-A)
- FPGA : Altera CycloneIV(EP4CE6F17C8)
- Programmer : Altera USB Blaster
- Input Device : 20x Push Button, 10x Slide Switch
- Ouput Device : 14 x LED, 2x3 FND 7-segments
- Expansion Board : 22x22 Bread Board, I/O 0~31, 2x20pin Expansion Header
- Expansion Port : Expansion Port 2X7
- Power : USB 5V or 7.5V AC Adapter, USB Cable
- Size : 120mm x 90mm
Contents
-
디지털 논리회로 설계 개발 환경 구축
-
디지털 논리회로의 Verilog, VHDL 및 Schematic 구현 실습
-
조합논리와 순차논리 설계에 의한 디지털 논리회로 실습
-
타이머, 알람기능을 내장하는 디지털시계 구현 실습
-
확장 케이블과 확장 만능 보드에 디지털 회로를 구성하여 실습
