사물인터넷 클라우드 개발모듈

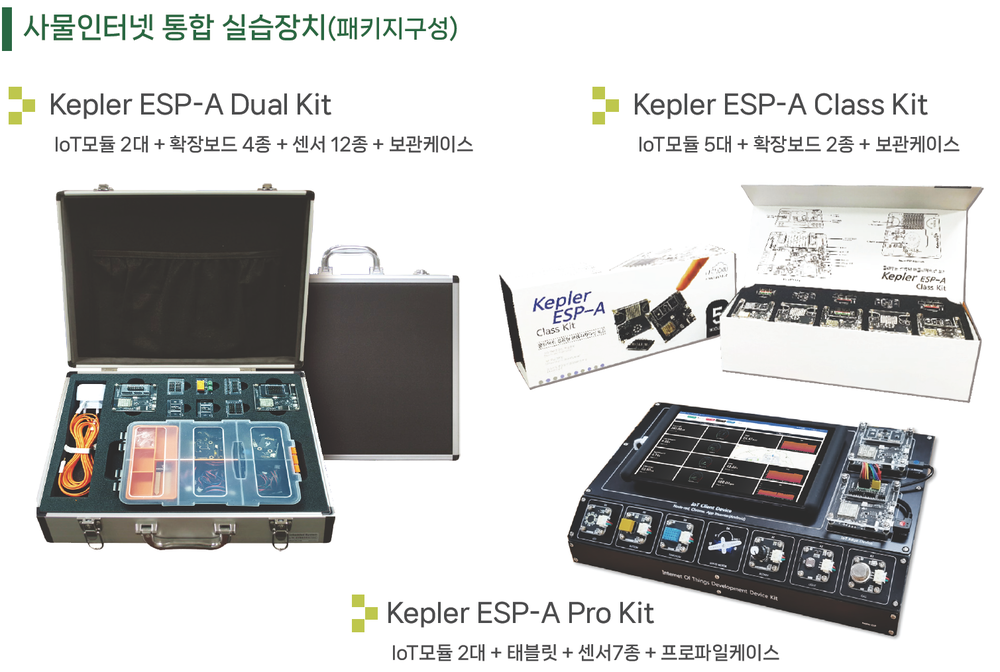

Kepler-ESP Dual kit
지능형 사물인터넷(A-IoT) 개발실습장치
센서, 디바이스, 통신, 플랫폼, 서비스 등 IoT 핵심 기술요소를 한번에 학습하기 위한 사물인터넷 클라우드 서비스 개발 장치
- 사물인터넷 엣지컴퓨팅 모듈 내장(ESP32)
- 데이터 수집 및 입출력장치 제어(20여종 센서)
- IoT MEMS 센서 기반 설계
- Arduino IDE, VS Code 환경 제공
- Node-Red기반 개발환경 제공
- 클라우드 컴퓨팅 애플리케이션 (HICLOUD)
센서, 디바이스, 통신, 플랫폼, 서비스 등 IoT 핵심 기술요소를 한번에 학습하기 위한 사물인터넷 클라우드 서비스 개발 장치
- 사물인터넷 엣지컴퓨팅 모듈 내장(ESP32)
- 데이터 수집 및 입출력장치 제어(20여종 센서)
- IoT MEMS 센서 기반 설계
- Arduino IDE, VS Code 환경 제공
- Node-Red기반 개발환경 제공
- 클라우드 컴퓨팅 애플리케이션 (HICLOUD)

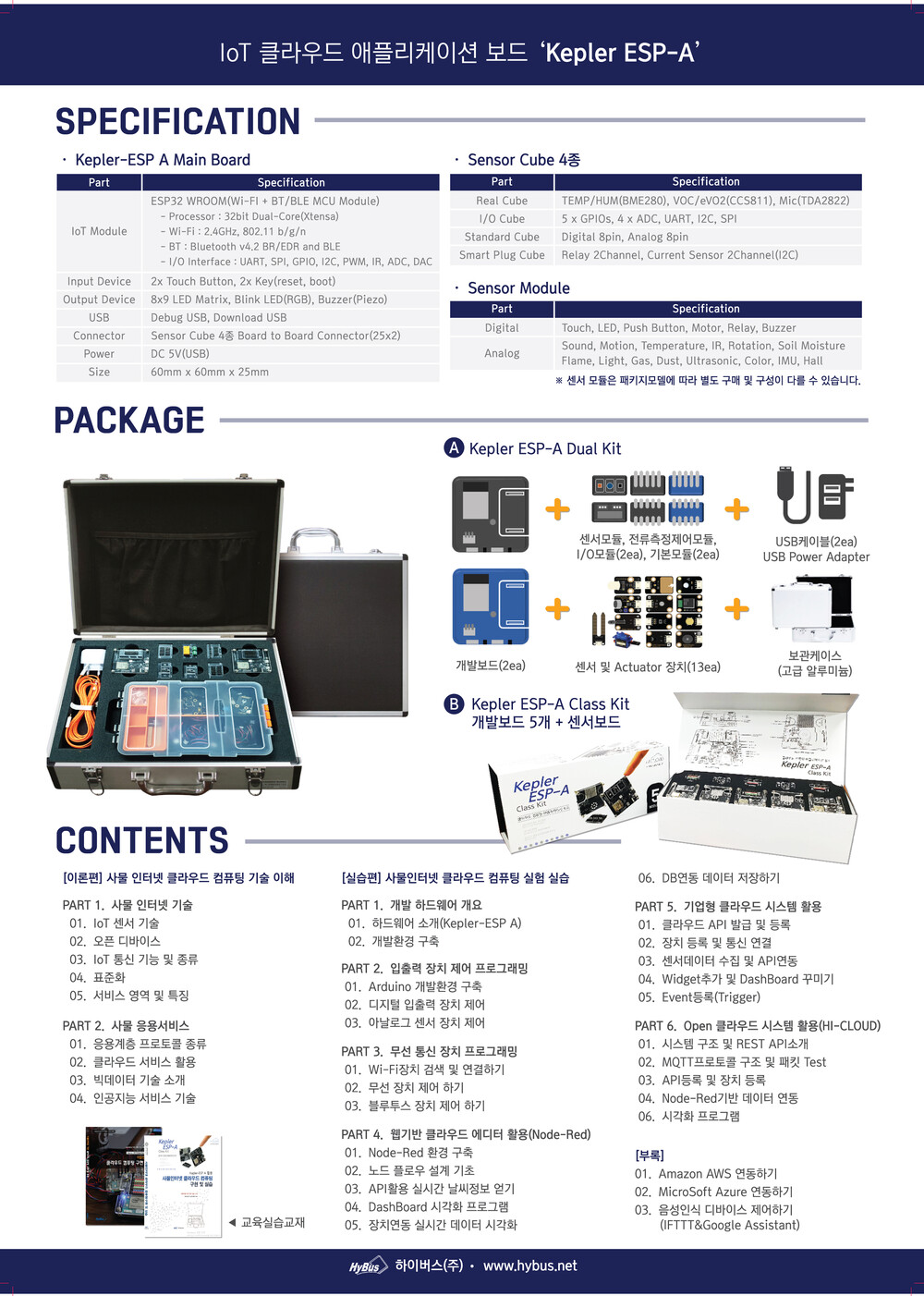

Specification
IoT Edge Module(ESP32) x 2ea
- Module : ESP32 WROOM
- Processor : 32bit Dual-Core(Xtensa)
- Wi-Fi : 2.4GHz, 802.11 b/g/n
- Bluetooth : v4.2 BR/EDR and BLE
- Interface : GPIO, UART, SPI, I2C, PWM, IR, ADC, DAC
- Input Device : 2x Touch Button, 2x Key(reset, boot)
- Output Device : 8x9 LED Matrix, Blink LED, RGB LED, Buzzer
- USB : Debug USB, Power USB
- Connector : Expansion Connector(25x2)
- Power : DC 5V
- Size : 60mm x 60mm x 25mm
IoT Sensor Module (Real Cube)
- MEMS : BME280, CCS811, MICS5524
- 센서 : 온도, 습도, 압력, 가스, 마이크
Smart Plug Cube
- Relay : 2Channel Relay
- 전류(Current)측정 센서
I/O Interface Cube
- 5x GPIOs, 4x ADC, I2C, UART
- Arduino Shield Type
Standard Interface Cube
- 8x Digital pin, 8x Analog pin
Contents
-
[이론편]
PART 1. 사물 인터넷 기술
01. IoT 센서 기술 02. 오픈 디바이스 03. IoT 통신 기능 및 종류 04. 표준화 05. 서비스 영역 및 특징
PART 2. 사물 응용서비스
01. 응용계층 프로토콜 종류 02. 클라우드 서비스 활용 03. 빅데이터 기술 소개 04. 인공지능 서비스 기술
- [실습편]
PART 1. 개발 하드웨어 개요
01. 하드웨어 소개(Kepler-ESP A) 02. 개발환경 구축
PART 2. 입출력 장치 제어 프로그래밍
01. Arduino 개발환경 구축 02. 디지털 입출력 장치 제어 03. 아날로그 센서 장치 제어
PART 3. 무선 통신 장치 프로그래밍
01. Wi-Fi장치 검색 및 연결하기 02. 무선 장치 제어 하기 03. 블루투스 장치 제어 하기
PART 4. 웹플랫폼 활용(Node-Red)
01. Node-Red 환경 구축 02. 노드 플로우 설계 기초 03. API활용 실시간 날씨정보 얻기
04. DashBoard 시화 프로그램 05. 장치연동 실시간 데이터 시각화 06. DB연동 데이터 저장하기
PART 5. 기업형 클라우드 시스템 활용
01. 클라우드 API 발급 및 등록 02. 장치 등록 및 통신 연결 03. 센서데이터 수집 및 API연동
04. Widget추가 및 DashBoard 꾸미기 05. Event등록(Trigger)
PART 6. 클라우드 시스템 활용(HI-CLOUD)
01. 시스템 구조 및 REST API소개 02. MQTT프로토콜 구조 및 패킷 Test 03. API등록 및 장치 등록
04. Node-Red기반 데이터 연동 05. 시각화 프로그램
